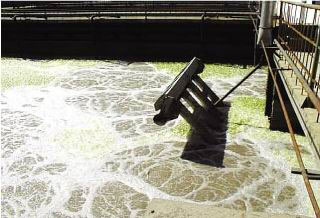

ZBH旋转式滗水器
 |
人气：1319 发布时间：2008-11-26 10:09 关键词：其它 产品型号： 应用领域：水处理 产品价格：面议 想了解更多产品详情，请 |
.jpg) |
一、 旋转式滗水器工作原理
旋转式滗水器由撇水堰槽、下降管、水平管、轴承座、电动执行器、传动杆组成。
撇水堰槽靠下降管支撑，并与下部水平管连成一体。水平管两端适当位置各固定一个环形的不锈钢轴套，并安装了两只滑动轴承，水平管靠轴承座固定在池底的基础上，它是整个滗水器的转轴。在水平管中央位置有一旋转曲柄和传动杆、电动执行器相联。执行器驱动传动杆上下移动，传动杆推动曲柄使水平管在两只滑动轴承内转动。撇水堰槽随水平管转动而升降，其移动轨迹是绕水平管中心线的柱形弧面，上下移动的垂直距离以每周期的排水量而定。
撇水堰槽起收水作用，堰槽前壁是保持上沿水平的薄壁堰，将活性污泥沉淀后的上清水从水面表层撇入堰槽。清水经过多根下降管向下汇入水平管，最后从排水管流出。
水平管与排水管之间用一个可转动密封接头和一个可挠曲柔性橡胶接头相连接，可转动接头与水平管保持轴线同心。
二、旋转式滗水器主要结构
1、水平管
水平管两端是标准法兰盘，法兰盘内侧设置不锈钢轴套，做为水平管装入轴承的转轴。轴套为圆盘形状，外径略大于两端法兰盘以便于轴承安装。圆盘形轴套焊于水平管上，圆盘与水平管轴线垂直、同心。
在水平管中央设计一旋转曲柄，焊接于水平管上。曲柄中心线与下降管中心线夹角40°，并垂直于水平管。
2、轴承及支座
旋转式滗水器的转动是否灵活、平稳，关键是轴与轴承的配合。因为滗水器的转轴是水平管，轴承是能装进水平管的大轴承，又在污水中工作，所以有它的独特之处。
滗水器的轴承只支承水平管上的轴套。两轴承的外侧各设置一对止推板，防止水平管水平方向移动。
3、电动执行器的构造及工作
该执行器是利用螺杆将其旋转运动变为螺母滑块的平移，执行器、传动杆、滗水器联结成一个螺旋机构与曲柄连杆机构的组合，将螺杆的旋转运动转变为滗水器的上下旋转。
执行器的螺杆5由上下轴承11、12固定在机架9上。电动行星减速机2带动螺杆旋转。螺杆的旋转推动滑块6沿导轨10上下平移。滑块上的传动杆接头8通过传动杆与滗水器水平管的旋转曲柄相联，推动滗水器以水平管为轴上下转动。
由于传动杆与螺杆有一个安装角度，在执行器运动时会产生一种垂直螺杆的横向推力。螺杆细长，容易被横向推力压弯。执行器设计考虑使滑块导轮沿滑道导轨滚动，传动杆的横向推力通过导轮直接作用在导轨上，从而消除了传动杆产生的横向推力对螺杆的影响。这种结构是保证执行器稳定运行的重要条件。
执行器为便于自动控制，设置了上下限位开关，而且都是双套开关，目的是防止一个开关发生故障时。另一开关起作用，确保不会发生损机事故。
三、旋转式滗水器的应用
旋转式滗水器经过多年连续运行的考验，证明效果良好，未出现机械故障，工作状态平稳。对恶劣的工作环境有很强的适应性。
SBR反应池内水位是变化的，进水时水位由最低升至最高，出水时水位由最高降至最低，故SBR反应池出水管位置必须设在最低水位以下。间歇式出水要求集中大流量排放，能在较短的时间内完成出水任务，如果出水管形状与方向不当，出水时会带走大量活性污泥。因而，滗水器是SBR工艺排水的最好选择，它只撇出活性污泥沉淀后的上清水，在水位下降过程中保持水面平稳，不扰动下面的污泥层。
